📏 QUOTATURA DEI SEGMENTI

Guida alla rilevazione delle misure per la corretta configurazione dei profili in lamiera piegata.

📏 Tutte le quote dei segmenti sono indicate come misura esterna

⚠ Importante: tenere conto degli spessori della lamiera per calcolare correttamente i pezzi da assemblare.

Sezione 01

ORIENTAMENTO DEI SEGMENTI

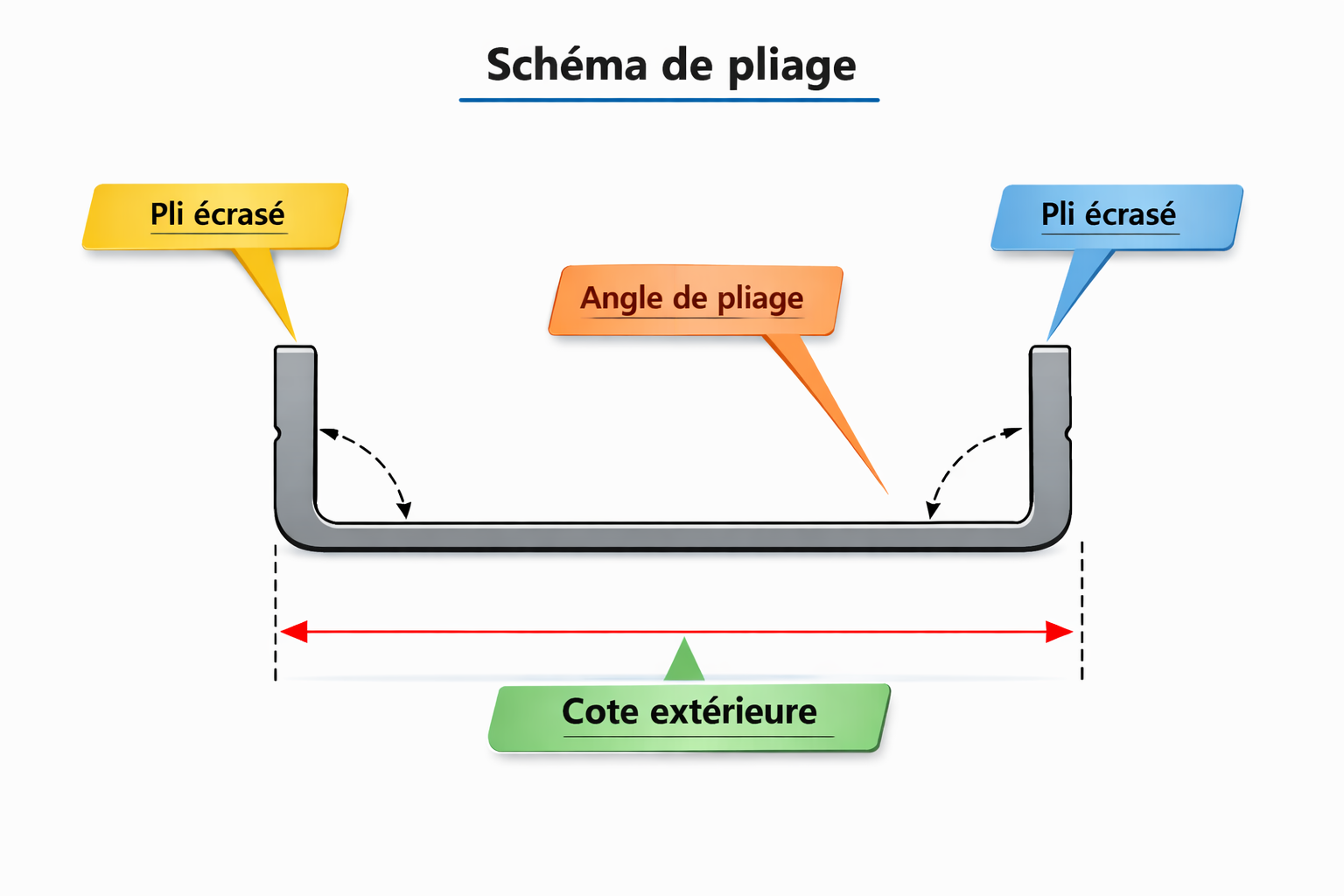

→ Segmenti nella stessa direzione

Tutte le piegature sono orientate dallo stesso lato. La quotatura esterna si applica continuamente su ogni segmento.

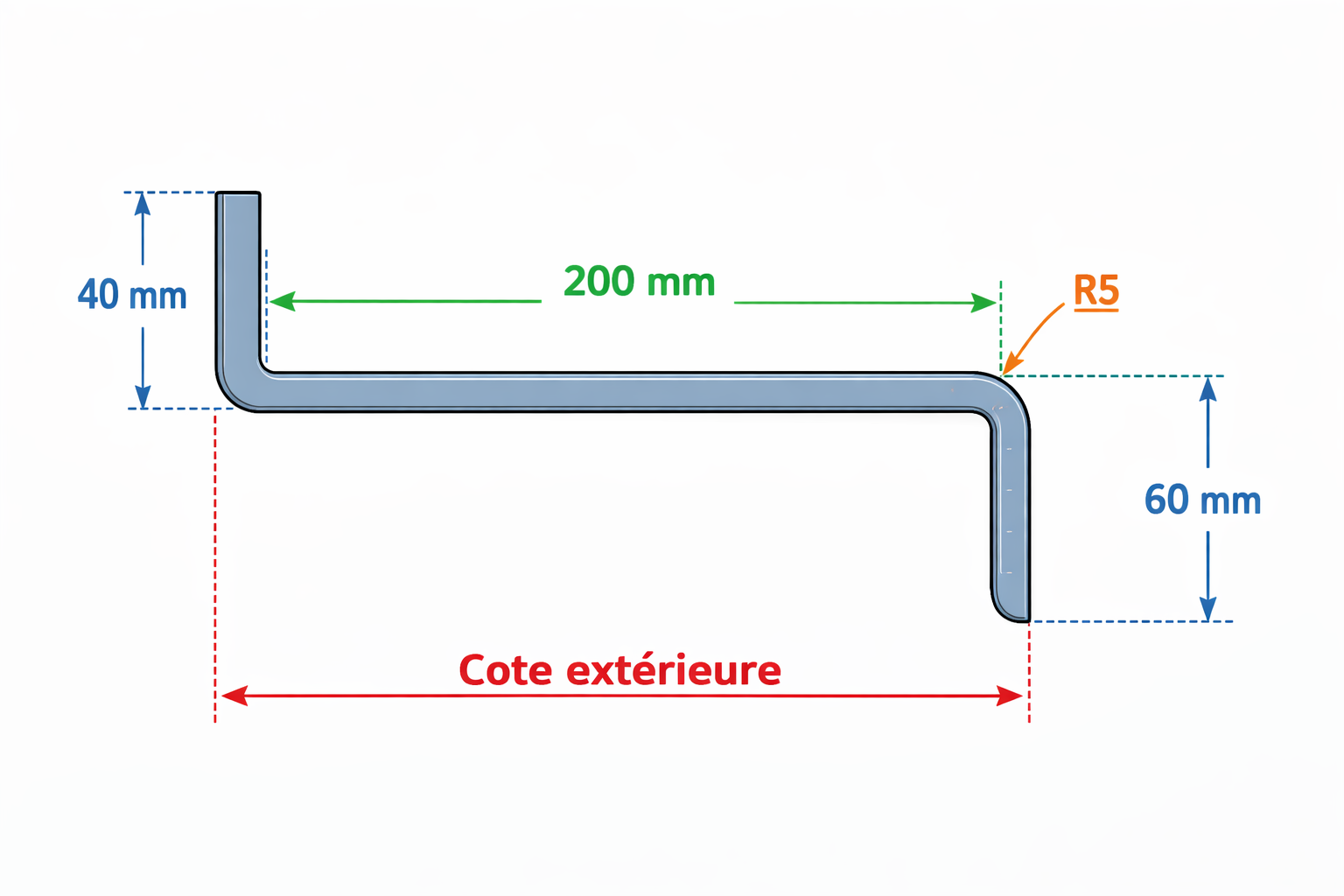

⇄ Segmenti in direzione opposta

Le piegature si alternano. La misura esterna rimane il riferimento in tutti i casi, tenendo conto dei cambiamenti di direzione.

Sezione 02

RILEVAZIONE DELLE QUOTE

Per una corretta rappresentazione della sezione del pezzo, occorre prestare particolare attenzione ai punti di riferimento delle misure. Il metodo da applicare dipende dall'angolo della piega:

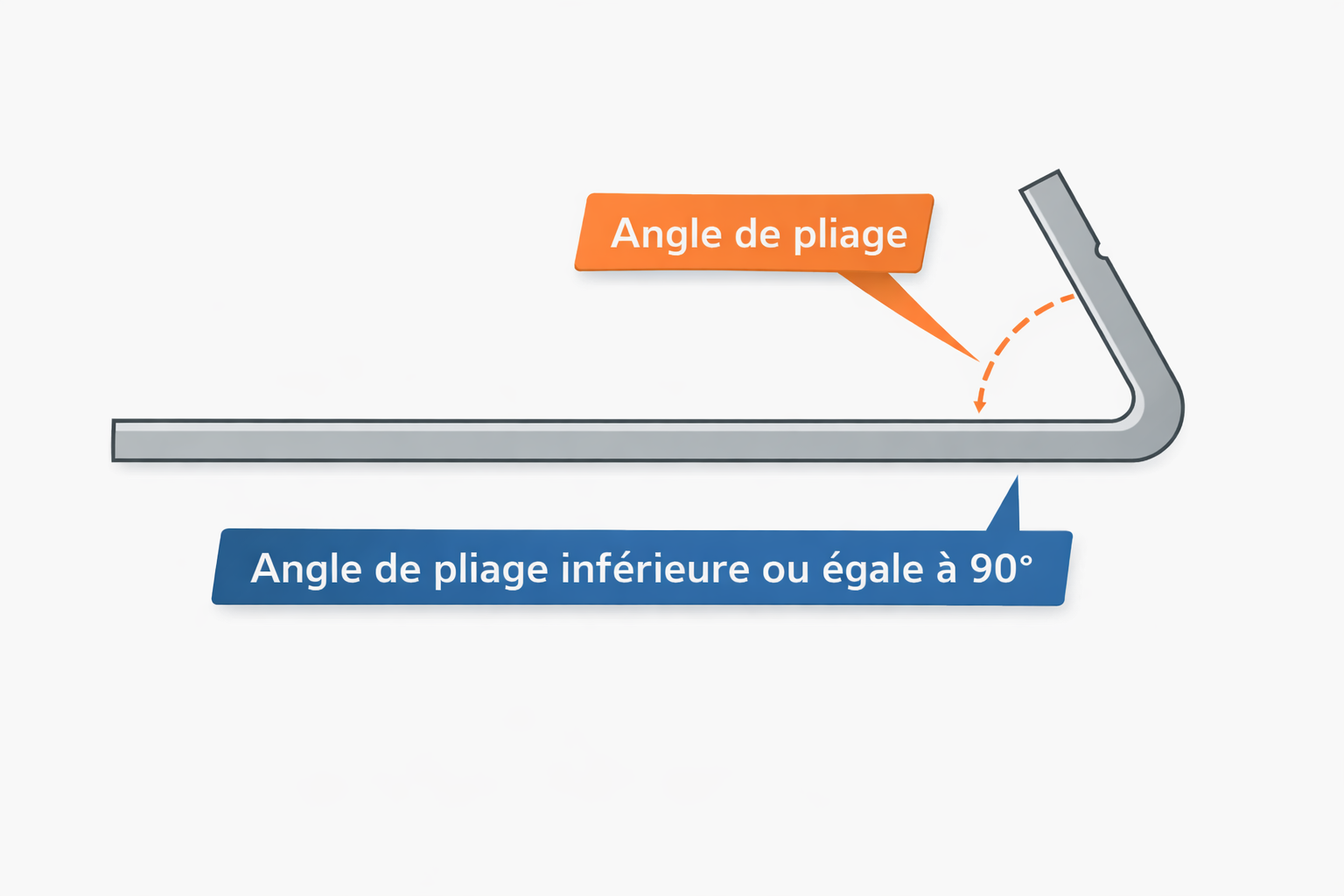

📏 Misura diretta parallela

Applicata per un angolo chiuso. La misura viene rilevata direttamente, parallelamente alla faccia esterna del segmento.

Nel caso di un angolo inferiore o uguale a 90°

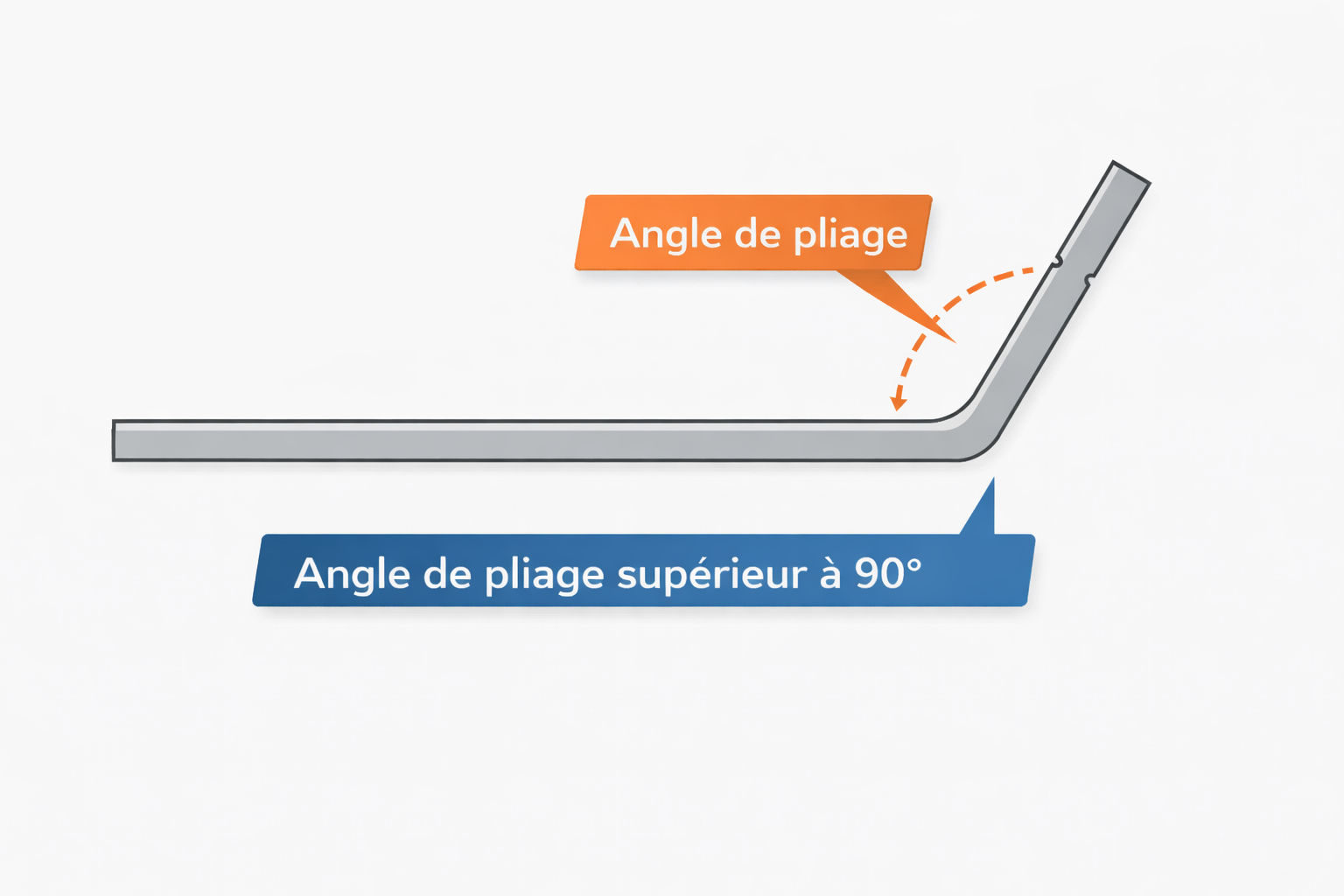

△ Misura all'apice

Applicata per un angolo aperto. La misura viene rilevata al punto di intersezione immaginario del prolungamento dei due segmenti (apice).

Nel caso di un angolo superiore a 90°

Riepilogo

Tipo di angolo	Metodo	Descrizione
Angolo chiuso ≤ 90°	📏 Misura diretta parallela	Rilevazione diretta sulla faccia esterna
Angolo aperto > 90°	△ Misura all'apice	Prolungamento immaginario dei segmenti al punto di intersezione

💡 Nota: Il configuratore applica automaticamente il metodo corretto in base all'angolo inserito. In caso di dubbio, il nostro team tecnico è a disposizione.
